Kit de Protección DC Fotovoltaico / Breaker 800 VCC 40 A / Supresor de Descargas / Varistor Óxido de Silicio / Tiempo de Respuesta 5 ns / 2 Polos
$ 1,993.05
$ 3,001.20
Kit de protección para corriente directa diseñado para sistemas fotovoltaicos de interconexión a red. Integra un breaker térmico de 800...
Kit de protección para corriente directa diseñado para sistemas fotovoltaicos de interconexión a red. Integra un breaker térmico de 800 VCC, 40 A y 2 polos para la protección simultánea de las líneas positiva y negativa del arreglo de paneles solares, junto con un supresor de descargas atmosféricas con varistor de óxido de silicio. El supresor ofrece un tiempo de respuesta de 5 nanosegundos y un diseño expulsivo que proporciona protección extrema frente a eventos de descarga directa. En condiciones de sobretensión por descarga atmosférica, el supresor absorbe el daño; ante descargas directas de intensidad superior a la especificación técnica, el mecanismo expulsivo actúa para aislar el circuito. El kit incluye gabinete, breaker y supresor, configurado para instalación entre la cadena de paneles y el inversor central.
Características Generales
- Breaker 800 VCC, 40 A, 2 polos para protección de positivo y negativo
- Supresor con varistor de óxido de silicio de respuesta ultrarrápida
- Tiempo de respuesta de 5 nanosegundos
- Diseño expulsivo para protección extrema contra descargas atmosféricas directas
- Número ilimitado de protecciones por varistor
- Aplicación en sistemas fotovoltaicos de interconexión panel-inversor
Desempeño Eléctrico
- Voltaje del breaker: 800 VCC
- Corriente nominal: 40 A
- Configuración: 2 polos (positivo y negativo)
- Tiempo de respuesta del supresor: 5 ns
- Tecnología de supresión: varistor de óxido de silicio
- Capacidad de protecciones: ilimitada
- Protección: sistemas fotovoltaicos de corriente directa
Diseño y Protección
- Diseño expulsivo para descargas atmosféricas directas
- Funcionamiento: el supresor recibe el daño en descargas atmosféricas
- En descargas directas de mayor intensidad, activa protección expulsiva
- Protección de líneas positiva y negativa del arreglo fotovoltaico

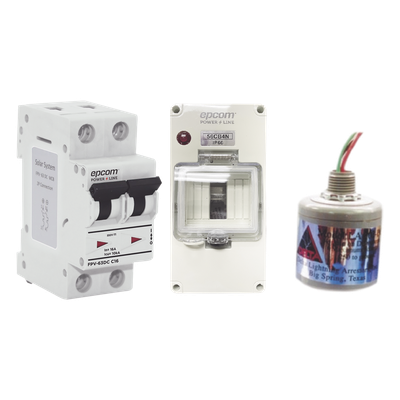

Contenido del Paquete
- Gabinete modelo LA302DC
- Breaker modelo FPV632PC40
- Supresor modelo F56CB4N
Características Generales
- Protección simultánea de positivo y negativo en sistemas fotovoltaicos
- Tiempo de respuesta de 5 ns para supresión ultrarrápida de transitorios
- Diseño expulsivo para protección extrema contra descargas atmosféricas directas
- Varistor de óxido de silicio con capacidad ilimitada de protecciones repetidas
- Breaker térmico 800 VCC 40 A de 2 polos para interconexión panel-inversor
- Kit completo con gabinete, breaker y supresor listo para instalación
Especificaciones Físicas y Garantía:
