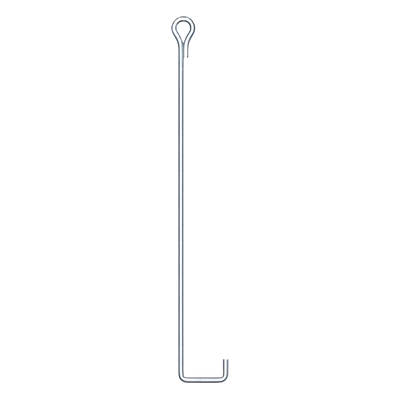

Ancla de suelo diseñada para sistemas de anclaje en estructuras de telecomunicaciones y torres metálicas. Fabricada en acero redondo ASTM-36 de 3/4' de diámetro con acabado galvanizado por inmersión en caliente que garantiza protección contra corrosión en ambientes exteriores. Incorpora ojo de llave de 73 mm para conexión segura de retenidas y cables de tensión, con soldadura GMAW de 5 mm que asegura integridad estructural bajo carga. Su espesor de 100 mm y longitud total de 160 cm proporcionan estabilidad en instalaciones de alta exigencia mecánica. Requiere placas igualadoras SJ-PI y tornillos SJ-TR para montaje completo.
Características Generales
- • Material: Acero redondo ASTM-36, Ø 3/4'
- • Longitud total: 160 cm (5.25 ft) incluyendo ojillo
- • Acabado: Galvanizado por inmersión en caliente
- • Tipo de anclaje: Con ojo de llave
- • Espesor: 100 mm
- • Diámetro de ojo: 73 mm
- • Soldadura: GMAW (Gas Metal Arc Welding), 5 mm
- • Compatibilidad: Placas igualadoras SJ-PI, tornillos SJ-TR
- • Aplicaciones: Torres de telecomunicaciones, estructuras metálicas, sistemas de sujeción exterior
Desempeño Estructural
- Norma material: ASTM-36
- Tipo de soldadura: GMAW
- Diámetro de soldadura: 5 mm
- Espesor: 100 mm
- Diámetro de ojo: 73 mm
Físicas y Eléctricas
- Material: Acero redondo Ø 3/4'
- Longitud total: 160 cm (5.25 ft)
- Acabado: Galvanizado por inmersión en caliente
- Tipo de anclaje: Con ojo de llave
Contenido del Paquete
- 1x Ancla de suelo con ojo de llave
- Nota: Requiere placas SJ-PI y tornillos SJ-TR
- Accesorios de instalación no incluidos
Características Generales
- Anclaje galvanizado en caliente para máxima resistencia a la corrosión en exteriores
- Ojo de llave de 73 mm para conexión segura de retenidas y cables de tensión
- Acero ASTM-36 con soldadura GMAW de 5 mm para carga estructural confiable
- Espesor de 100 mm que proporciona estabilidad en terrenos de alta exigencia
- Compatible con placas igualadoras SJ-PI para nivelación de instalación
- Longitud total de 160 cm para anclaje profundo en suelos blandos o movedizos
Especificaciones Físicas y Garantía:
