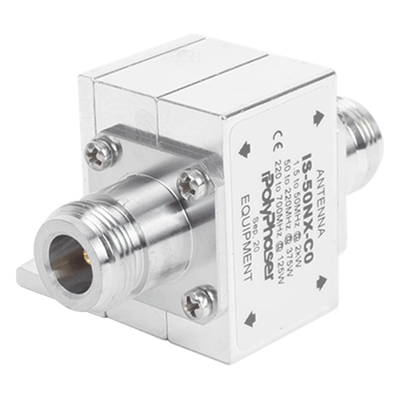

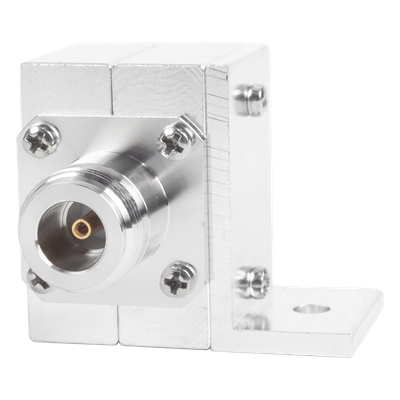

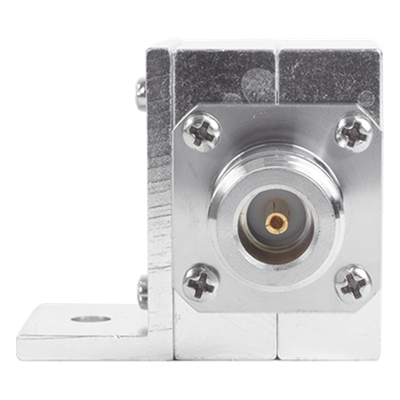

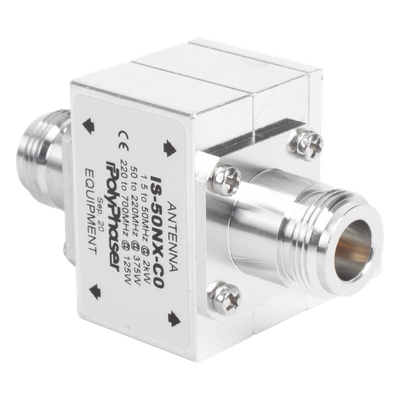

Protector coaxial RF diseñado para salvaguardar equipos de comunicación en el rango de 1.5 a 700 MHz. Ofrece impedancia de 50 Ω con conectores N hembra en ambos extremos y montaje mediante ceja lateral con flange. Soporta potencias de hasta 2 kW en el rango de 1.5 a 50 MHz, con derating progresivo hasta 125 W en la banda de 220 a 700 MHz. Su baja pérdida por inserción de 0.1 dB y VSWR de 1.2:1 aseguran mínima degradación del rendimiento del sistema. Incluye capacidad de descarga de 20 kA para ondas de 8/20 µs, protegiendo transceptores, repetidores y sistemas críticos de radiofrecuencia en aplicaciones de seguridad pública, comunicaciones móviles terrestres y monitoreo industrial remoto.
Características Generales
- Rango de frecuencia: 1.5 - 700 MHz
- Potencia máxima: 2 kW (1.5 - 50 MHz), 375 W (50 - 220 MHz), 125 W (220 - 700 MHz)
- Pérdida por inserción: ≤ 0.1 dB
- Flujo de energía: ≤ 10 mJ
- Conectores: N hembra en ambos lados
- VSWR: ≤ 1.2:1
- Return loss: > 20 dB
- Capacidad de corriente: 20 kA (onda 8/20 µs)
- Impedancia: 50 Ω
- Montaje: Flange con ceja lateral
- Clasificación ambiental: Disponible kit de protección (part number: WK-1)
- Configuración: Flange
- Estándares: CE compliant, RoHS compliant
- Aplicaciones: Protección de radio HF, UHF y VHF; comunicaciones móviles terrestres; monitoreo industrial remoto; sistemas críticos de seguridad pública
- Compatibilidad: Aprobado por OEMs para aplicaciones críticas
Desempeño
- Rango de frecuencia: 1.5 - 700 MHz
- Potencia: 2 kW (1.5 - 50 MHz), 375 W (50 - 220 MHz), 125 W (220 - 700 MHz)
- Pérdida por inserción: ≤ 0.1 dB
- Flujo de energía: ≤ 10 mJ
- VSWR: ≤ 1.2:1
- Return loss: > 20 dB
- Capacidad de corriente: 20 kA (onda 8/20 µs)
- Impedancia: 50 Ω
Físicas / Eléctricas
- Conectores tipo: N hembra
- Configuración: Flange
- Montaje: Ceja lateral con flange
- Clasificación ambiental: Kit de protección disponible (WK-1)
- Estándares: CE compliant, RoHS compliant
Contenido del Paquete
- Protector coaxial RF IS50NXCO
- Kit de protección ambiental disponible (part number: WK-1)
Características Generales
- Protección de RF de 1.5 a 700 MHz para HF, UHF y VHF
- Potencia máxima de 2 kW en bajas frecuencias con derating controlado
- Pérdida por inserción ≤0.1 dB para mínima degradación de señal
- VSWR ≤1.2:1 con return loss >20 dB para alta fidelidad de impedancia
- Capacidad de corriente 20 kA en onda 8/20 µs para sobretensiones
- Montaje con ceja lateral y flange para instalación mecánica segura
Especificaciones Físicas y Garantía:
