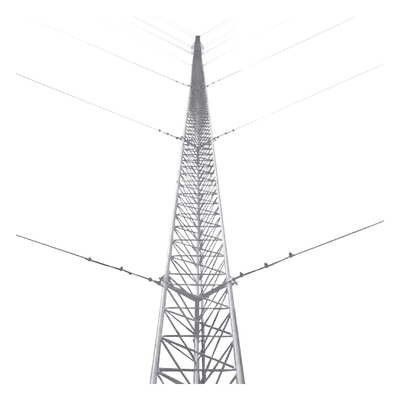

Kit de torre arriostrada de techo de 3 m (9.8 ft) diseñado para instalaciones de telecomunicaciones y seguridad en entornos exteriores exigentes. Estructura de un solo tramo con capacidad de carga axial de 200 kg y resistencia a vientos de hasta 200 km/h. Fabricado bajo norma ISO 9001:2015 con proceso de galvanizado por inmersión en caliente conforme a NMX-H-004-SCFI-2008, garantizando protección anticorrosiva para zonas costeras de alta humedad y áreas industriales. Incluye componentes estructurales completos: tramo, base, ancla, brida de sujeción y copete con opresor para pararrayo. No incluye retenida.
Características Generales
- • Certificación: ISO 9001:2015
- • Carga axial máxima: 200 kg
- • Galvanizado en caliente: NMX-H-004-SCFI-2008
- • Resistencia al viento: 200 km/h
- • Aplicación: Intemperie, zonas húmedas costeras e industriales
- • Altura: 3 m (9.8 ft) — 1 tramo
- • Ancho de cara del tramo: 30 cm
- • Nota: No incluye retenida
Desempeño Estructural
- Carga axial máxima: 200 kg
- Resistencia al viento: 200 km/h
- Altura: 3 m (9.8 ft)
- Tramos: 1
- Ancho de cara: 30 cm
- Inspección 100% ensamble tramo-tramo
Físicas y Protección
- Protección anticorrosiva: Galvanizado por inmersión en caliente
- Norma galvanizado: NMX-H-004-SCFI-2008
- Aplicación: Intemperie (zonas húmedas)
- Ideal para zonas costeras de alta humedad
- Apto para áreas industriales
Contenido del Paquete
- 1 × STZ30G — Tramo de torre 30 cm ancho de cara
- 1 × SCZ30PG — Copete de torre 30 cm con opresor para pararrayo
- 1 × SBA30G — Base para torre de 30 cm
- 1 × SAB30G — Ancla para base de torre
- 1 × SJB30G — Brida de sujeción
Características Generales
- Certificación ISO 9001:2015 en proceso de fabricación completo
- Inspección 100% de ensamble tramo a tramo para integridad estructural
- Galvanizado por inmersión en caliente bajo norma NMX-H-004-SCFI-2008
- Diseñado para zonas costeras de alta humedad y ambientes industriales
- Solución de gran elevación con relación costo-eficiencia optimizada
- Base, ancla, brida de sujeción y copete con opresor para pararrayo incluidos
Especificaciones Físicas y Garantía:
