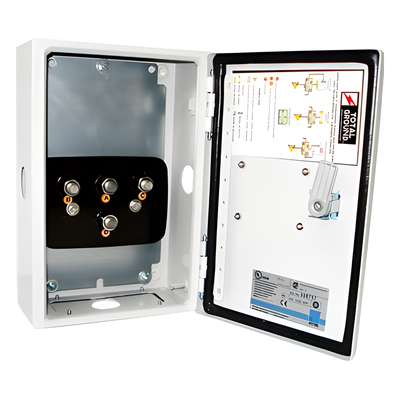

El acoplador de impedancias es un componente esencial en la infraestructura de puesta a tierra de edificios modernos, diseñado para aplicaciones eléctricas y de telecomunicaciones. Su función principal consiste en dirigir descargas de corriente hacia el camino de menor impedancia, protegiendo equipos sensibles y personas mediante la separación de aplicaciones secundarias de tierra física conectadas a un único electrodo de disipación. Opera bajo el principio de impedancias en paralelo, donde la impedancia total del sistema resulta inferior a la menor de las impedancias individuales, optimizando la eficiencia del sistema de puesta a tierra. El gabinete construido en acero al carbono ASTM-A653 con calibre 18 garantiza resistencia mecánica y durabilidad en condiciones de instalación exigentes.
Características Generales
- • Capacidad máxima: 1500 amperes
- • Dimensiones: 200 x 300 x 120 mm (ancho x alto x profundidad)
- • Calibre de gabinete: 18
- • Tipo de conexión estándar: 1/2' con tuerca
- • Peso: 4.914 kg
- • Material: acero al carbono ASTM-A653
Desempeño Eléctrico
Capacidad máxima: 1500 A
Principio de operación: impedancias en paralelo
Función: protección de equipos y personas
Físicas y Mecánicas
Dimensiones: 200 x 300 x 120 mm
Peso: 4.914 kg
Material: acero al carbono ASTM-A653
Calibre de gabinete: 18
Conexión e Instalación
Conexión estándar: 1/2' con tuerca
Aplicaciones: eléctricas y telecomunicaciones
Instalación: conexión a electrodo de disipación a tierra
Características Generales
- Protección de equipos y personas por separación de tierras
- Principio de impedancias en paralelo para menor resistencia total
- Gabinete de acero al carbono ASTM-A653 para alta durabilidad
- Dimensiones compactas para instalación en espacios reducidos
- Conexión estándar 1/2' con tuerca para montaje rápido
- Separación de aplicaciones secundarias de tierra física
Especificaciones Físicas y Garantía:
