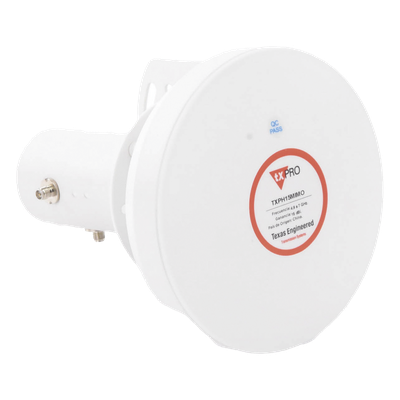

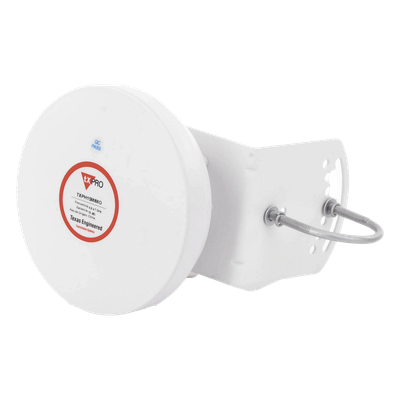

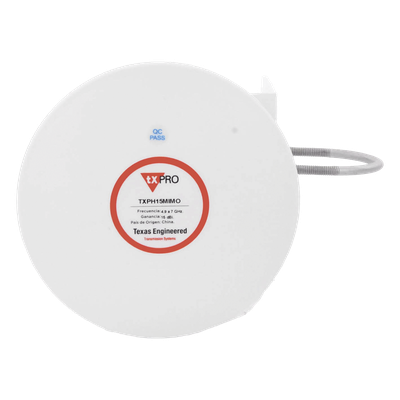

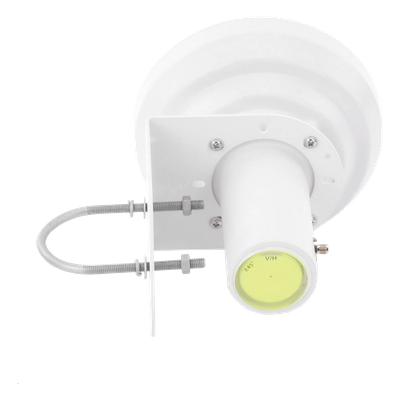

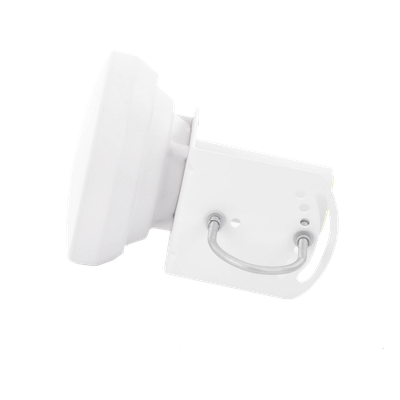

Antena sectorial tipo horn diseñada para operación en bandas de 4.9 a 7 GHz con arquitectura MIMO de doble polarización. Integra ganancia de 15 dBi y aislamiento superior a 30 dB, lo que la hace apta para despliegues en entornos con alta densidad de señales RF e interferencias. Su patrón de radiación de 45° en planos horizontal y vertical permite direccionamiento preciso del enlace. La construcción en aluminio y el rango térmico de -40 a +70°C (-40 a +158°F) garantizan operación continua en condiciones climáticas adversas. Incluye conectores RPSMA duales, sistema de montaje y jumpers para instalación directa sin componentes adicionales.
Características Generales
- • Rango de frecuencia: 4.9 a 7 GHz
- • Ganancia: 15 dBi
- • Polarización: Doble (V/H ±45°)
- • Aislamiento: >30 dB
- • Relación frente-detrás: >30 dB
- • Ancho de haz horizontal: 45°
- • Ancho de haz vertical: 45°
- • Potencia máxima por puerto: 50 W
- • Impedancia: 50 Ω
- • Protección contra descargas: Tierra DC
- • Conector: 2 x RPSMA
- • Dimensiones: 150 x 140 mm
- • Peso: 1 kg
- • Temperatura operativa: -40 a +70°C (-40 a +158°F)
- • Material: Aluminio
Desempeño
- Rango de frecuencia: 4.9 - 7 GHz
- Ganancia: 15 dBi
- VSWR: —
- Polarización: Doble (V/H ±45°)
- Aislamiento: >30 dB
- Relación frente-detrás: >30 dB
- Ancho de haz H: 45°
- Ancho de haz V: 45°
- Potencia máxima/puerto: 50 W
- Impedancia: 50 Ω
Físicas y Eléctricas
- Conector: 2 x RPSMA
- Dimensiones: 150 x 140 mm
- Peso: 1 kg
- Temperatura: -40 a +70°C (-40 a +158°F)
- Material: Aluminio
- Protección: Tierra DC
Contenido del Paquete
- Antena TXPH15MIMO
- Sistema de montaje
- Jumpers incluidos
Características Generales
- Aislamiento >30 dB que minimiza interferencias en zonas de alto ruido RF
- Doble polarización V/H ±45° que optimiza la recepción en enlaces MIMO
- Ancho de haz 45° que permite cobertura direccional precisa sin dispersión
- Operación en -40 a +70°C (-40 a +158°F) para despliegues en climas extremos
- Conectores RPSMA duales con montaje y jumpers incluidos para despliegue inmediato
- Protección contra descargas DC a tierra que reduce riesgo de daños por tormentas
Especificaciones Físicas y Garantía:
