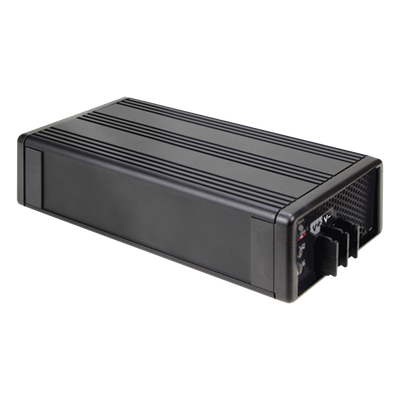

Cargador de baterías de 12 VCC con salida de 13.5 A y potencia nominal de 205.2 W, diseñado para bancos de plomo-ácido y litio con capacidad entre 55 Ah y 180 Ah. Incorpora corrección de factor de potencia activo (PFC) y acepta entrada universal de 90 a 264 VCA en frecuencias de 47-63 Hz, permitiendo su despliegue en cualquier infraestructura eléctrica sin adaptadores adicionales. La arquitectura sin ventilador elimina puntos de falla mecánicos y garantiza operación silenciosa, mientras que el rango de temperatura extendido de -30°C a +70°C habilita instalaciones en gabinetes remotos, sitios de telecomunicaciones y sistemas de respaldo de radio. Los parámetros de carga —voltaje 10.5~15.2 V y corriente 50~100% del nominal— se ajustan mediante potenciómetros y selectores DIP, ofreciendo flexibilidad para diferentes químicas de batería y condiciones de mantenimiento.
Características Generales
- Entrada universal 90~264 VCA, 47-63 Hz con PFC activo incorporado
- Compatible con baterías de plomo-ácido e iones de litio (Li-ion)

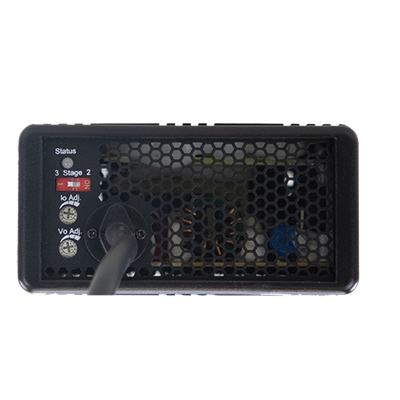

- Voltaje de carga ajustable mediante VR: 10.5~15.2 VCC
- Corriente de carga ajustable: 50~100% de corriente nominal (6.75~13.5 A)
- Algoritmo de carga en 2 o 3 etapas seleccionable por DIP switch
- Diseño sin ventilador para operación silenciosa y sin mantenimiento
- Rango de temperatura operativa: -30°C a +70°C
- Protecciones: cortocircuito, sobretensión, sobrecalentamiento
Desempeño Eléctrico
Voltaje de entrada: 90~264 VCA, 47-63 Hz
Voltaje de salida: 12 VCC
Corriente de salida: 13.5 A
Potencia de salida: 205.2 W
PFC: Activo incorporado
Rango ajustable voltaje: 10.5~15.2 V
Rango ajustable corriente: 50~100% nominal
Etapas de carga: 2 o 3 (seleccionable DIP S.W.)
Consumo sin carga: Especificado
Físicas y Ambientales
Dimensiones: 182.7 x 96 x 49 mm
Refrigeración: Convección natural (sin ventilador)
Temperatura operativa: -30°C a +70°C
Aplicaciones y Compatibilidad
Químicas soportadas: Plomo-ácido, Li-ion
Capacidad de banco: 55~180 Ah
Aplicación típica: Respaldo de sistemas de radio
Características Generales
- Voltaje de carga ajustable 10.5~15.2 V para múltiples químicas
- Corriente de carga configurable 50~100% según capacidad del banco
- Operación silenciosa sin ventilador para entornos sensibles
- Funcionamiento garantizado de -30°C a +70°C en condiciones extremas
- Protecciones integrales contra cortocircuito, sobretensión y sobrecalentamiento
- Carga en 2 o 3 etapas seleccionables para optimizar ciclo de vida
Especificaciones Físicas y Garantía:
