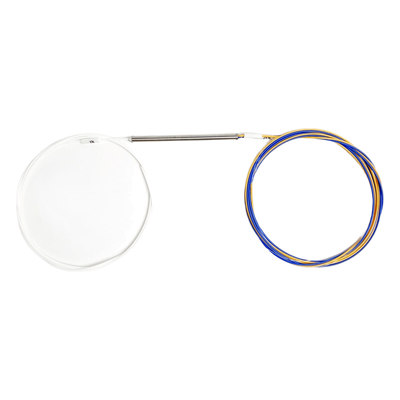

Divisor óptico desbalanceado 1x2 tipo FBT para redes PON, diseñado para distribución asimétrica de potencia desde la OLT hacia múltiples equipos terminales (ONU/ONT). La relación de división 35/65 permite optimizar el balance de señal en escenarios donde los enlaces de salida requieren niveles de potencia diferenciados. Fabricado para empalme por fusión sin conectores, eliminando puntos de pérdida adicionales y reduciendo el tamaño físico del punto de distribución. Cumple con la norma G.657A de fibra óptica, garantizando compatibilidad con infraestructuras FTTx modernas. Su amplio rango de longitud de onda 1310-1550 nm lo hace operable en las bandas estándar de transmisión PON.
Características Generales
- • Tipo: Divisor óptico 1x2 desbalanceado para fusión FBT
- • Relación de división: 35/65
- • Rango de longitud de onda: 1310 ~ 1550 nm
- • Pérdida de inserción: 4.2 ~ 5 / ≤ 2.2 dB
- • Directividad: ≤ 55 dB
- • PDL (Pérdida por Dependencia de Polarización): ≤ 0.15 dB
- • Temperatura de operación: -20 a 70°C
- • Norma de fibra: G.657A
Desempeño Óptico
| Configuración | 1x2 desbalanceado |
| División | 35/65 |
| Longitud de onda | 1310 ~ 1550 nm |
| Pérdida inserción (35%) | 4.2 ~ 5 dB |
| Pérdida inserción (65%) | ≤ 2.2 dB |
| Directividad | ≤ 55 dB |
| PDL | ≤ 0.15 dB |
Físicas y Eléctricas
| Tipo de construcción | FBT (Fusión Biconical Taper) |
| Conectores | Sin conectores (fusión directa) |
| Norma fibra | G.657A |
| Temperatura operación | -20 a 70°C |
Aplicaciones
| • FTTx (FTTH/FTTB/FTTC) |
| • Redes LAN/WAN ópticas |
| • Distribución CATV |
| • Pruebas y mediciones de fibra |
| • Redes PON (GPON/XGS-PON) |
Características Generales
- Pérdida de inserción controlada 4.2-5 / ≤2.2 dB
- Directividad ≤55 dB para mínima interferencia entre puertos
- PDL ≤0.15 dB para señal estable en polarización variable
- Operación garantizada -20 a 70°C en entornos extremos
- Compatible fibra G.657A para instalaciones FTTx
- Sin conectores para empalme por fusión directa
Especificaciones Físicas y Garantía:
