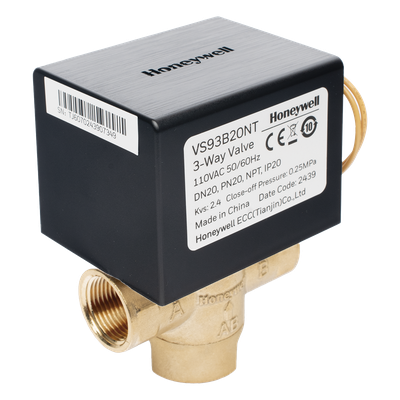

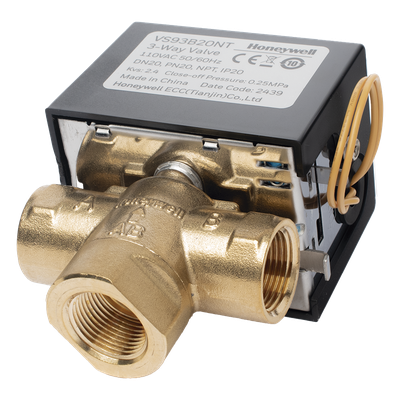

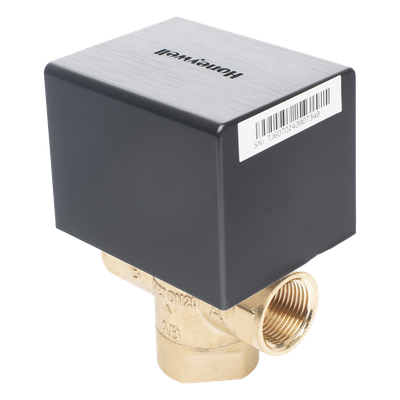

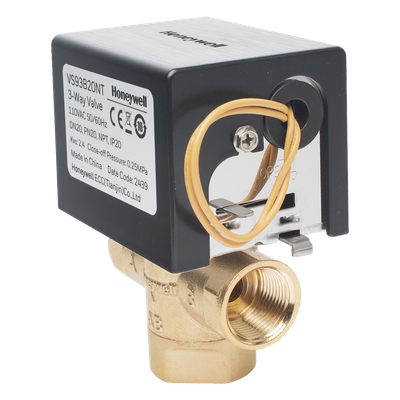

Válvula de control eléctrica de 3 vías de la serie VS9, diseñada para mezclar o desviar agua fría o caliente en unidades fancoil (FCU) de sistemas HVAC residenciales y comerciales. Integra un actuador eléctrico con retorno por resorte y un cuerpo de válvula con conexión NPT de 3/4' (DN20). Su configuración normalmente cerrada garantiza el cierre automático al desenergizarse, aportando una función de seguridad ante cortes de energía. Se controla mediante señal de encendido/apagado a 110 V CA, con tiempos de actuación rápidos y bajo consumo energético. Soporta fluidos hasta 94 °C y mezclas de glicol al 50%, lo que la hace versátil para distintas aplicaciones de climatización.
Características Generales
- Válvula de control eléctrica de 3 vías para fancoil
- Función mezclador/desviador para control on/off
- Retorno por resorte, normalmente cerrada (NC)
- Conexión NPT de 3/4' (DN20)
- Presión nominal PN20
- Alimentación 110 V CA ±10%
- Consumo ≤8 VA
- Tiempo de apertura ≤20 s
- Tiempo de cierre ≤15 s
- Temperatura máxima del fluido: agua hasta 94 °C o solución de glicol al 50%
Desempeño
- Tipo: 3 vías mezclador/desviador
- Control: On/Off
- Posición de seguridad: Normalmente cerrada (NC)
- Tiempo de apertura: ≤20 s
- Tiempo de cierre: ≤15 s
- Consumo: ≤8 VA
- Fluido: Agua hasta 94 °C o solución de glicol al 50%
Físicas y Eléctricas
- Alimentación: 110 V CA ±10%
- Conexión: NPT 3/4' (DN20)
- Presión nominal: PN20
- Retorno por resorte: Sí
Contenido del Paquete
- Válvula de control eléctrica VS93B20NT
Características Generales
- Retorno por resorte para cierre seguro ante falla de energía
- Cuerpo mezclador/desviador de 3 vías para control on/off en FCU
- Conexión NPT 3/4" (DN20) con presión nominal PN20
- Alimentación 110 V CA ±10% con bajo consumo ≤8 VA
- Tiempo de actuación ≤20 s apertura y ≤15 s cierre
- Compatible con agua hasta 94 °C y solución de glicol al 50%
Especificaciones Físicas y Garantía:
📑 Fichas Técnicas & Recursos Descargables
PDF
Ficha técnica VS9 Series (Honeywell)
Descargar ➔
