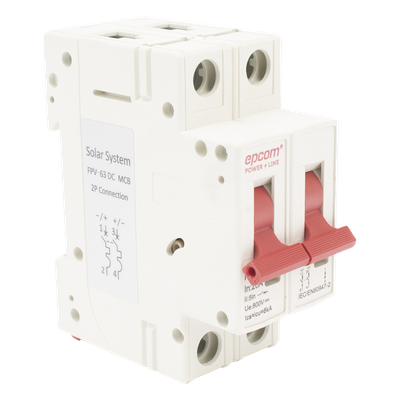

Interruptor Termomagnético DC / 2 Polos / 20 A / 800 VCC / Curva C / 6 kA / Riel DIN
$ 346.11
$ 534.99
Interruptor termomagnético de corriente directa diseñado para protección de circuitos fotovoltaicos. Opera en un rango de 12 V a 800...
- Garantía de fabricante, gestionada por SEDAVI
- Factura CFDI 4.0 al momento
- Soporte técnico en español para la instalación
Interruptor termomagnético de corriente directa diseñado para protección de circuitos fotovoltaicos. Opera en un rango de 12 V a 800 VCC con corriente nominal de 20 A. Instala entre los paneles solares y el inversor de interconexión para proporcionar protección contra sobrecorrientes. Curva tipo C con capacidad de ruptura máxima de 6 kA. Aislamiento nominal de 1200 VCC y tensión de impacto de 4 kV. Diseño para montaje en riel DIN con durabilidad mecánica de 20,000 operaciones promedio.
Características Generales
- • Número de polos: 2P
- • Voltaje de operación: 12 VCC - 800 VCC
- • Corriente nominal: 20 A
- • Tensión nominal de aislamiento Ui: 1200 VCC
- • Tensión nominal de impacto Uimp: 4 kV
- • Capacidad máxima de ruptura Icu: 6 kA
- • Capacidad de ruptura al ejecutar Ics: 75% Icu
- • Tipo de curva: C
- • Tipo: Termomagnético
- • Operaciones mecánicas promedio: 20,000
Desempeño Eléctrico
Voltaje operativo: 12 VCC - 800 VCC
Corriente nominal: 20 A
Capacidad de ruptura Icu: 6 kA
Capacidad de ruptura Ics: 75% de Icu (4.5 kA)
Curva: Tipo C
Tipo de disparo: Termomagnético
Especificaciones Físicas y de Aislamiento
Número de polos: 2P
Tensión de aislamiento Ui: 1200 VCC
Tensión de impacto Uimp: 4 kV
Montaje: Riel DIN
Aplicación: Fotovoltaica DC
Durabilidad y Operación
Operaciones mecánicas: 20,000 promedio
Ubicación de instalación: Entre paneles solares e inversor
Función principal: Protección contra sobrecorriente DC
Características Generales
- Protección de circuitos fotovoltaicos entre panel e inversor
- Rango operativo extendido de 12 V a 800 VCC
- Capacidad de ruptura de 6 kA para fallas severas
- 20,000 operaciones mecánicas para larga vida útil
- Aislamiento reforzado de 1200 VCC para alta seguridad
- Montaje en riel DIN para instalación estandarizada
Especificaciones Físicas y Garantía:
